Y33シーマ インナーフェンダー内配線移動
・平成12年式
・FHY33シーマ
車高を下げて、大口径のホイールを装着している車両はフェンダーの干渉や、それを過ぎると内部の配線にまで干渉し、断線の恐れがあります。
タイヤがインナーフェンダーカバーに干渉するため、カバーのカットまでは他店で行っているようでしたが、配線は未処理のため、実際に配線を確認した時、チューブで巻かれた配線に擦れたような跡ががあり、このままでは危険な為、作業のご依頼をいただきました。
![](https://s3-ap-northeast-1.amazonaws.com/img.p-kit.com/ichigo/1375926752096246600.jpg)
![](https://s3-ap-northeast-1.amazonaws.com/img.p-kit.com/ichigo/1375928407044048200.jpg)
作業には、フロント周りとサイドステップを取り外します。
いきなりですが、上の画像は完成後です。。。
![](https://s3-ap-northeast-1.amazonaws.com/img.p-kit.com/ichigo/1375926863099305100.jpg)
↑↑画像のように、フェンダー裏上部に、ピンで固定されていた配線を外します。
![](https://s3-ap-northeast-1.amazonaws.com/img.p-kit.com/ichigo/1375926811052485700.jpg)
↑↑こちらの車両は、インナーフェンダーカバーとタイヤが干渉するため、他店にて途中でカバーを切断したようです。
![](https://s3-ap-northeast-1.amazonaws.com/img.p-kit.com/ichigo/1375926823083211400.jpg)
![](https://s3-ap-northeast-1.amazonaws.com/img.p-kit.com/ichigo/1375926842068056300.jpg)

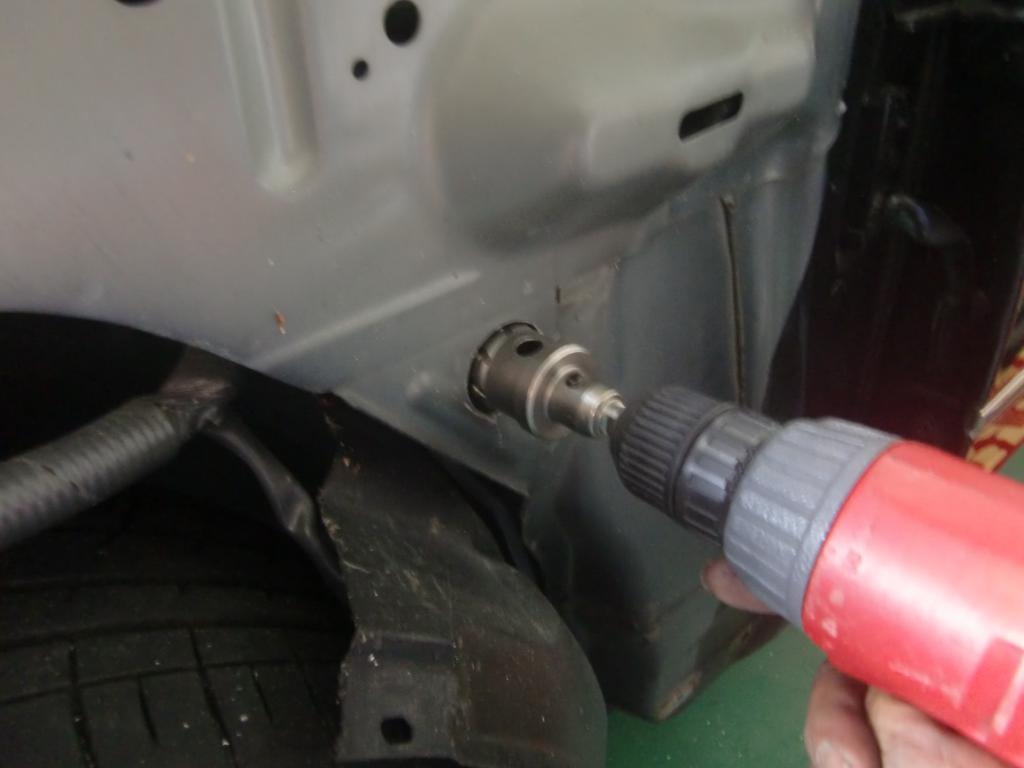

↑↑配線をフェンダー内側から、外側に逃がすため、配線を通す穴を開けます。
![](https://s3-ap-northeast-1.amazonaws.com/img.p-kit.com/ichigo/1375926853030400100.jpg)
↑↑画像の赤丸で囲んだ部分が、穴をあけた場所です。
![](https://s3-ap-northeast-1.amazonaws.com/img.p-kit.com/ichigo/1375926769096274200.jpg)
↑↑元々、赤丸で囲んで部分に配線がありました。
![](https://s3-ap-northeast-1.amazonaws.com/img.p-kit.com/ichigo/1375926740062623400.jpg)
↑↑配線を1本1本、約40センチ延長していきます。延長させた配線は左右あわせて約100本ありました。
![](https://s3-ap-northeast-1.amazonaws.com/img.p-kit.com/ichigo/1375926787079543400.jpg)

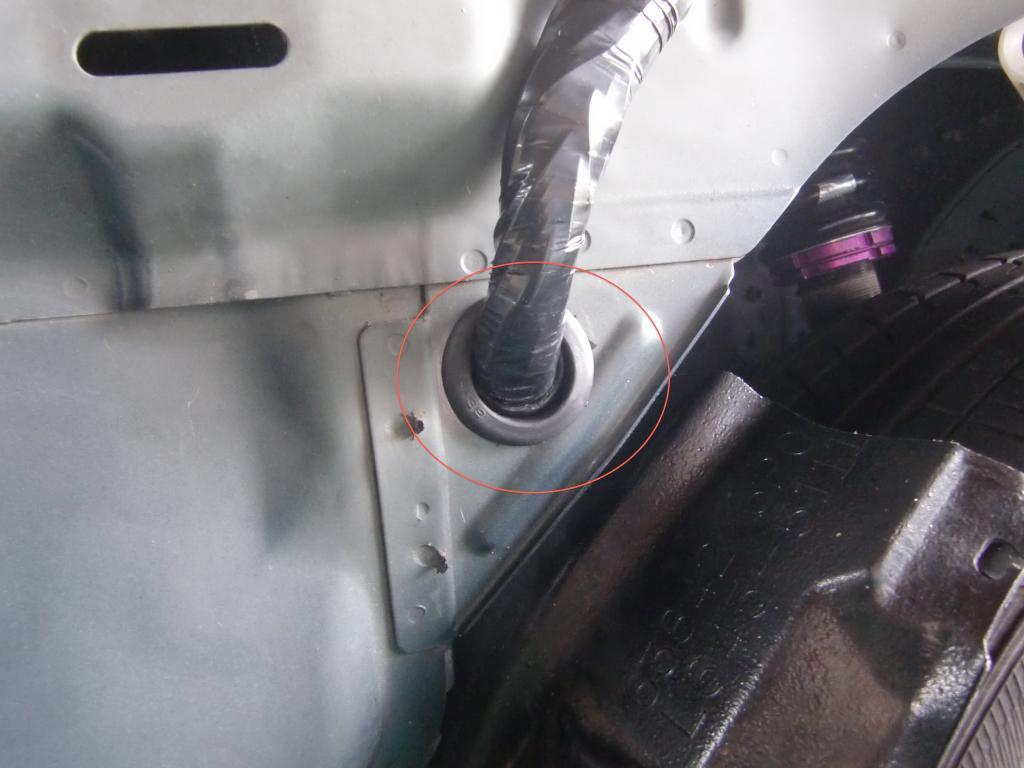

↑↑新しく開けた穴から、配線を通しました。
![](https://s3-ap-northeast-1.amazonaws.com/img.p-kit.com/ichigo/1375926778099364600.jpg)
↑↑フェンダーの内側にあった配線を、画像のように外側へと移動させました。
片側の配線を延長させる作業だけで、6時間程掛かりました。
